    METAL & SEMI METALIC GASKET

    METAL & SEMI METALIC GASKET

    SPIRAL WOUND GASKET


    SPIRAL WOUND GASKET (스파이럴형 가스켓)







    구조 (Structure)

    스파이럴형 가스켓(Spiral Wound Gasket)은 세미메탈 가스켓 중 고온고압에 필수요건인 유연성과 복원성을 겸비한 가장 이상적인
    타입으로서, V자형 금속재의 얇은 판(Hoop)과 비금속 재료인 필러(Filler)를 겹쳐 나선형으로 감으며, 감는 시작부분과 끝부분을
    Hoop만으로 수회 감아 양끝을 Spot 용접하여 제작한 가스켓 입니다.
    탄력있는 금속과 유연한 Filler로 이루어진 독특한 구조로 형성되어 우수한 가스켓 기능을 가지고 있습니다.



    특징 (Characteristic)

    고온 및 고압에 우수한 기능을 발휘합니다.

    온도, 압력, 진동 및 운전조건의 변화에 자동적으로 유연성과 복원성을 발휘합니다.
    원형 또는 타원형 등 어떠한 치수라도 효율적으로 제작 가능합니다.
    불균형한 플렌지의 압력 구분에 맞추어 제조하므로 뛰어난 씰성을 발휘합니다.
    특수한 운전조건에 따라 Hoop 및 Filler의 소재를 선택하여 제작 가능합니다.




    ​SPIRAL WOUND GASKET 표기방법



    Material Code of Inner and Outer Ring (내·외륜 재질 및 기호)

     재질 (Material)

     기호 (Code)

     Low Carbon

     S

     SUS 304

     3

     SUS 316

     6

     SUS 316L

     L

     SUS 321

     8

     SUS 430

     9

     Titanium

     TI




    SPIRAL WOUND GASKET (스파이럴형 형상)


    GKSS 6404
    Hoop = SUS 304
    FILLER = GRAPHITE
    기본형


    GKSS 6504
    Hoop = SUS 304
    FILLER = TEFLON
    기본형




    GKSS 6404R
    Hoop = SUS 304
    FILLER = GRAPHITE
    내륜형




    GKSS 6504R
    Hoop = SUS 304
    FILLER = TEFLON
    내륜형





    Category and Inherence Number (종류와 고유번호)

     종류

     단면형상

     HOOP 재료

     FILLER

     GRAPHITE TEFLON

     기본형


     304 S.S.

     6404

     6504

     316 S.S.

     6406

     6506

     지정에 의해

     6408

     6508

     내륜형


     304 S.S.

     6404~R

     6504~R

     316 S.S.

     6406~R

     6506~R

     지정에 의해

     6408~R

     6508~R



    SPIRAL WOUND GASKET (스파이럴형 형상)


     GKSS 6434
     Hoop = SUS 304
     FILLER = GRAPHITE
     외륜형



     GKSS 6534
     Hoop = SUS 304
     FILLER = TEFLON
     외륜형


     GKSS 6434R
     Hoop = SUS 304
     FILLER = GRAPHITE
     내·외륜형


     GKSS 6534R
     Hoop = SUS 304
     FILLER = TEFLON
     내·외륜형




    Category and Inherence Number (종류와 고유번호)

     종류

     단면형상

     HOOP 재료

     FILLER

     GRAPHITE

     TEFLON

     외륜형



     304 S.S.

     6434

     6534

     316 S.S.

     6436

     6536

     지정에 의해

     6438

     6538

     내·외륜형


     304 S.S.

     6434~R

     6534~R

     316 S.S.

     6436~R

     6536~R

     지정에 의해

     6438~R

     6538~R






    AVAILABILITY of HOOP MATERIALS and FILLER MATERIALS

    Availability of Hoop Materials (Hoop 재질 종류)

     재질 (Material)

     기호 (Code)

     용도 (Recommended)

     온도 (Temp.)

     SUS 304

     304

     Standard product (기본형)

     500℃

     SUS 304L

     304L

     Fluid where low carbon contained stainless steel is required
    (저탄소 스텐레스가 요구되는 유체)

     430℃

     SUS 316

     316

     Petroleum and petrochemical industries (석유화학산업)

     600℃

     SUS 316L

     316L

     Fluid where low carbon contained stainless steel is required
    (저탄소 스텐레스가 요구되는 유체)

     800℃

     SUS 310S

     310

     For high temperature (고온용)

     800℃

     SUS 321

     321

     Petroleum and petrochemical industries (석유화학산업)

     800℃

     SUS 347

     347

     For high temperature (고온용)

     800℃

     SUS 430

     430

     Where Ni content is not allowed (Ni가 함유되어서는 안되는 곳)

     700℃

     AISI316ELC

     316ELC

     Thermal power station at supercritical pressure (고압의 열발전소)

     800℃

     AISI309S+Cb

     309S+Cb

     Thermal power station at high temperature (고온의 열발전소)

     800℃

     Titanium

     TI

     Anti-corrosion at high temperature (고온·내식용)

     800℃

     Mone

     MO

     Anti-corrosion at high temperature (고온·내식용)

     800℃

     Nickel

     NI

     Anti-corrosion at high temperature (고온·내식용)

     760℃

     Aluminum

     AL

     For aluminum flange (알루미늄 플랜지)

     200℃

     Inconel 600

     IN

     Anti-corrosion at high temperature (고온·내식용)

     800℃

    ※ Some materials might not be available for 3.2 and 6.4mm thick.
    ※ 특정재질은 3.2mm 혹은 6.4mm 두께가 불가능 할 수 있습니다.





    Availability of Filler Materials (Filler 재질 종류)

     재질 (Material)

     용도 (Recommended)

     온도 (Temp.)

     Non-Asbestos Paper

     석면이 사용되어서는 안되는 곳

     300℃ ~ 400℃

     Graphite

     완벽한 공기 밀봉성이 요구되는 진공 및 고온조건,
    열순환하에서도 Bolt 조임이 필요치 않은 곳

     600℃

     PTFE (테프론)

     강산

     260℃





    SERVICE RANGE and AVAILABLE SIZES

    S.W 가스켓의 사용압력 및 온도


    ※ 주의 : ALS No. 6436R은 300℃ 이상의 합성열전달 유체(KSK 오일 등)에 추천됩니다.

    ※ GRAPHITE는 산화제에는 사용할 수 없습니다.

    Available Dimensions of Products (Thickness : 4.5mm, 제품규격)


    Maximum Gasket O.D. (최대 가스켓 외경, Unit : mm)

    (최대 가스켓 외경, Unit : mm)

    ※ 주의 : 최대 내·외륜구경은 2000mm 입니다.
    ※ SUS 304는 대형 Size Ring 제작 가능합니다.

    ​Standard Thickness of Outer Rings (내·외륜의 표준두께)


    ※ 주의 : Carbon Steel 및 SUS 304 이외의 재질은 문의해 주십시오

    ​SPECIAL TYPE GASKET - 특수형 가스켓

    GKSS No. 6404-M / 6406-M / 6408-M

    특수형상 S.W Gasket은 보일러 맨홀 및 핸드홀, 밸브 본네트 덮개용으로 150LBS ~ 2500LBS 압력하에 요구된 형상 및 치수로 제작·설계됩니다.

    6404-M은 SUS 304와 비석면 충진재로, 6406-M은 SUS 316과 Graphite Paper로 제작 가능합니다.

    기타 재질의 금속이 사용된 것은 6408-M 입니다.


    사용온도 (Service Temperature)
    ● 6404-M : up to 600℃
    ● 6406-M : up to 650℃

    특수형상 S.W 가스켓 주문시 필요사항
    1. 압력범위
    2. 사용온도
    3. 가스켓 두께 (예 : 3.2mm, 4.5mm 등)
    4. Hoop 재질
    5. 형상 및 치수 밑그림 참조


    ※ 주의 : 1. 일부 타원형은 R3가 명시되어야 합니다.
    ※ 주의 : 2. 타원형 및 트랙형은“A”가 40mm 이상, 다이아몬드·사각형은 60mm 이상 되어야 합니다.
    ※ 주의 : 3. A/B는 2/3 이상 되어야 합니다.

    HEAT EXCHANGER GASKET - 열교환기 가스켓

    GKSS No. 6904-EX / 6404R-EX / 6434-EX / 6434R-EX


    ​EX시리즈 가스켓은 열교환기용으로 설계·제작됩니다.


    가스켓과 가스켓 안쪽 Hoop의 주위홈에 고정된 3.2mm 구경의 SUS 304 Rod에 용접된 Pass Lib으로 이루어져 있습니다.


    가지는 4.8mm 구경 및 0.5mm 두께의 SUS 321 Tube가 사용됩니다.


    요구에 따라 비석면입 메탈자켓 가지가 사용될 수 있습니다.


    용도에 따라 내륜붙이 혹은 내·외붙이 형상도 가능합니다.



    기술 자료

    가스켓 형태의 선택 : 사용목적에 적합한 가스켓 형태를 선택했는지 확인합니다.


    <주> Spiral Wound Gasket은 압력 구분이 600 이하일 경우에 적합합니다.
    <주> 가스켓 형태는 압력 구분이 900 이상인 경우에 적합합니다.
    <주> 돌출면과 평면 플랜지에 사용되는 모든 P.T.F.E. 충전 Spiral Wound Gasket은 내·외륜 타입을 사용해야 합니다.
    <주> 형태의 Spiral Wound Gasket을 사용할 때는 압축 조절판이 플랜지 배열과 결합되어 있는지 확인합니다.

    가스켓 압축

    완벽한 Sealing을 위해 Spiral Wound Gasket은 우측 두께로 압축되어야 합니다.
    내·외륜 타입을 부착한 Spiral Wound Gasket은 내륜에 완전히 압축/밀착되어야 합니다.
    내륜에 압축한게 조절판의 역할을 하므로 가스켓에 손상을 입히거나 Sealing에 영향을 미치지 않습니다.

     가스켓의 두께

     가스켓의 씰링된 두께

     1.6

     1.25±0.05

     3.2

     2.4±0.1

     4.5

     3.3±0.1

     6.4

     4.8±0.2



    조립 단계
    1. 플랜지 면을 깨끗하고 양호한 상태로 유지하며, 조립이 완료된 상태에서 면 사이의 간격이 3.2~6.4μm(125~250μin) 정도인가를 확인합니다.


    2. 저강도 볼트의 한계를 고려하여, 운전조건에 적합한 볼트재질이 사용되는가를 확인합니다.

        볼트에는 필히 기름칠을 해주어야 합니다. 토크 형태의 볼트 조이기, MOS₂나 이와 유사한 니켈 화합물을 볼트 윤활유로 사용하는 것이 바람직 합니다.

        (다음 페이지 상단 그래프 참조)


    3. Spiral Wound Gasket을 설치할 때는 볼트를 적절한 강도로 조여야 합니다.


    볼트 지름이 1¼ 이상인 경우, 가능하다면 유압 장력 장치의 사용을 권장합니다.







    HEAT EXCHANGER GASKET - 열교환기 가스켓

    GKSS No. 6904-EX / 6404R-EX / 6434-EX / 6434R-EX




    제품 씰링 내경의 너비와 요소





    제품 Filler 재질의 씰링 성능


    - Chlorite Mineral과 Graphite Carbon이 주성분인 재질로서 Asbestos 보다 적은 량의 볼트 조임으로 최고의 기밀성을 유지합니다.


    - 압력 변동, 온도 변화 등 어떠한 악조건 하에서도 최고의 기밀성을 유지합니다.


    - GKSS 6434는 CLASS 900 플랜지에 발생하는 뜨거운 Kerosene Gas Oil과 Hydrogen Gas로 인한 밀봉에 관한 문제점들을 해결하는 곳에 적합합니다.


    - GKSS 6434R은 -170℃에서 액화가스를 처리하는 플랜지에 적합합니다.


    - -255℃에서 액화 냉매가스를 사용하고 Pipework와 내경 62inch에 달하는 용기와 부착된 Paraxylene Plant에 적합합니다.


    - 부식성 유체나 산소, 냉매가스 등 기밀유지를 위한 곳에 사용됩니다.






    SPIRAL WOUND GASKET DIMENSIONS for KS or JIS FLANGES

    KS.JIS관 FLANGE용 SPIRAL WOUND GASKET 치수






    Tolerance of KS or JIS Dimensions (KS, JIS 치수허용오차)




    1. Spiral Wound Gasket 두께 3.2mm를 사용하는 경우에는 외경 700mm 이하로 하되, *표시의 3.2mm 두께는 제작할 수 없습니다.
    2. 표준두께(4.5mm)를 사용하는 경우에는 Gasket 홈의 깊이 5.0mm 이상으로 합니다.
    3. 이 치수는 KS B 1518-82, JIS B 2404-1978과 같습니다.





    SPIRAL WOUND GASKET DIMENSIONS for KS or JIS FLANGES

    KS.JIS관 FLANGE용 SPIRAL WOUND GASKET 표준치수


    ※ 주의

    - 삽입용접 Flange는 호칭경 50A 이하에는 적용할 수 없습니다.
    - 호칭경 50A 이하의 경우는 맞대기용접 Butt Weld Flange를 사용하여 주십시오.
    - 치수정도는 20page(표기방법)를 참조하여 주십시오.
    - 63kg/cm²용에는 내외륜붙이를 권장합니다.
    - 이 치수는 KS B 1518-82, JIS B 2404-1979와 동일합니다.

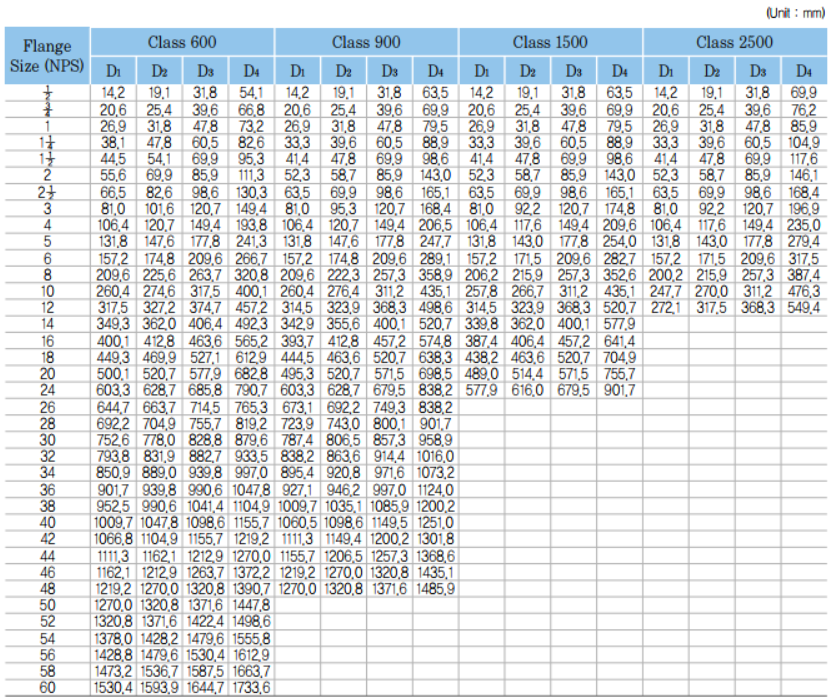

    SPIRAL WOUND GASKET DIMENSIONS
    for ANSI B16-5 or API STANDARD 605 FLANGES

    API STD, 601(1988)에 의한 SPIRAL WOUND GASKET 치수











    SPIRAL WOUND GASKET DIMENSIONS
    for ANSI B16-5 or API STANDARD 605 FLANGES

    API STD, 601(1988)에 의한 SPIRAL WOUND GASKET 치수




    Tolerance of API Dimensions (API 치수허용오차)


    d8f954e42eba913edcdd7dbe9e3d2877_1587440847_5171.png31f9041dea32de3a2b1b8b7acc5da8e0_1626942806_8629.jpg




    SPIRAL WOUND GASKET DIMENSIONS for MSS SP-44 FLANGES
    MSS SP-44 FLANGE에 의한 SPIRAL WOUND GASKET 치수







    SPIRAL WOUND GASKET DIMENSIONS for MSS SP-44 FLANGES
    MSS SP-44 FLANGE에 의한 SPIRAL WOUND GASKET 치수




    SPIRAL WOUND GASKET DIMENSIONS for JPI-7S-15 FLANGES
    JPI-7S-15에 의한 SPIRAL WOUND GASKET 치수




    DIN관 FLANGE용 SPIRAL WOUND GASKET
    DIN관 FLANGE용 SPIRAL WOUND GASKET



    DIN관 FLANGE용 SPIRAL WOUND GASKET
    DIN관 FLANGE용 SPIRAL WOUND GASKET




    SERRATED METAL GASKET
    SERRATED METAL GASKET

    Serrated Metal Gasket의 구조 및 용도 (Construction and Use of Serrated Metal Gasket)

    ● 구조(Construction)
    여러가지 재질의 Flat Ring을 동심원상으로 예리한 60°또는 90°의 V자형 홈을 피치 1mm 간격으로 절삭한 Gasket 입니다.
    Seal성과 내압용으로 사용하나 Flange 표구에 흠이 생길 수 있으므로 Gasket을 교환할 때 Flange 표면을 잘 다듬어야 합니다.
    형태는 기본형, 내륜붙이, 외륜붙이, 내·외륜붙이 등 4가지가 있습니다.

    It is Gasket which cut V style groove of keen 60°~90°as 1mm interval of pitch from Flat Ring to concentric circle form of various kinds of materials.
    It uses for sealing and resisting pressure but crack can be formed in the surface of flange, have to trim up the surface of flange when ex-changing gasket.
    There are 4 kinds of things like basic, inner ring, outer ring, inner & outer ring attached for mould.


    ● 용도(Use)
    Flange 표면이 톱니형이므로 Flat Gasket의 충분한 Seal성을 발휘할 수 없는 곳에 사용합니다.
    고온 고압의 증기, 가스 등의 관의 Flange 및 밸브 본네트에 사용합니다.

    The surface of flange is saw-toothed, it uses some places which related high-pressure, gas etc..


    ● 재질(Material)
    SUS 304, SUS 316, TITANIUM, AL 등



    Serrated Metal Gasket의 형태 (Form of Serrated Metal Gasket)

     GKSS-No.

     단면 (Cross Section)

     Name

     Standard Thick

     GKSS#6050


     FLAT METAL GASKET

     1.5, 3.0mm

     GKSS#6450


     기본형

     SERRATED METAL GASKET WITHOUT COLLAR

     DEPENDS

    ON

    DIAMETER

     GKSS#6451


     외륜붙이

     SERRATED METAL GASKET WITH OUTER COLLAR

     GKSS#6452


     내륜붙이

     SERRATED METAL GASKET WITH INNER COLLAR

     GKSS#6556


     내·외륜붙이

    SERRATED METAL GASKET WITH INNER & OUTER COLLAR


    ※ GKSS#6456-( )---( )은 재질 표시 주문시 규격 및 도면 제시
    ※ GKSS#6456-( )---( ) is the sign of material represent standard and a plan when ordering.





    SERRATED METAL GASKET DIMENSIONS
    SERRATED METAL GASKET치수



    Serrated Metal Gasket with Outer Collar for JIS Pipe Flanges (GKSS#6451)



    Serrated Metal Gasket with Outer Collar for JPI, ANSI Pipe Flanges




    DOUBLE JACKETED METAL GASKET
    DOUBLE JACKETED METAL GASKET

    비석면판, 흑연시트와 테프론 등을 충진재로 하고 여러 종류의 금속재질을 피복재로 하여 제작한 금속 피복 Gasket입니다.
    복잡한 평면형태이나 대구경의 것도 제작이 가능하고 금속에 가까운 내열성과 충진재에 의한 양호한 쿠숀성으로 인하여 매우 광범위하게 사용이 되고 있으며, 또한 원형 뿐만 아니라 타원형, 직사각형과 같은 특수한 형태 제작이 가능하고 필요에 따라 열교환기의 가지붙이 Gasket 제작이 용이하므로 관Flange, 기계 및 열교환기의 조인트 등 광범위하게 사용되고 있습니다.

    It is jacketed metal gasket which produces performing wholly covered which classifies as non asbestos, graphite sheet, teflon and performing jacketed which is various kinds of metal materials.
    Ever it is complicated possible to produce big cliber and use this very widely because of good cushioning by wholly covered and resisting heat close to metal. Also, it can produce special form not only round shape but also oval, square of rectangle because it is easy to produce spiral gasket of heat exchanger according to the purpose. It uses widely as valve, flange, joint of machine and heat exchanger.

    ● 사용온도(Temperature) : 530℃
    ● 사용압력(Pressure) : 60kgf/cm²
    ● 재질(Material)
        피복재(Jacketed) - CARBON STEEL, SUS 304, SUS 316, SUS 316L, TITANIUM 등
        충진재(Wholly Covered) - 흑연, 테프론, 비석면 등(NON ASBESTOS, GRAPHITE SHEET, TEFLON etc.)



    GKSS 제품 번호 보기 표시 (The Case Sign of GKSS Product No.)





    DOUBLE JACKETED METAL GASKET
    Double Jacketed Metal Gasket의 종류 (The Item of Double Jacketed Metal Gasket)

     GKSS-No.

     단면 (Cross Section)

     구조 (Construction)

     용도 (Use)

     GKSS#6250

     전피복형 (Whole jacketed type)


    비석면 등 충진재를 중심으로 박판금속으로 피복한 상태

    Incase of jacketed as thin plate with wholly covered which classified non asbestos

    열교환기, 고압용기, 보일러, 밸브 본네트, 관 플랜지 등

    Heat exchanger, High pressure equipment, Boiler, Valve bonnet, Valve flange etc.

     GKSS#6251

     파형 전피복형

    (Wave style-Whole jacketed type)


    전피복형 표면에 파형을 몰딩한 상태로서 탄성 및 씰성이 뛰어나므로 플랜지면이 거칠 때 사용

    It uses the place is rough because of good elasticity and sealing, in condition as molding like wave style on the surface of whole jacketed type.

    압력용기, 보일러 등

    Pressure equipment, Boiler etc.

     GKSS#6252

     이중 피복형 (Double jacketed type)


    전피복형을 한번 더 피복한 상태로서 고온 고압용으로 사용

    It uses in high-temperature, high- pressure on the condition of jacketed again from whole jacketed type.

    열배관기, 열교환기, 밸브 본네트 등

    Heat piping equipment, Heat exchanger, Valve bonnet etc.

     GKSS#6253

     원형 (Round shape)


    GASKET의 단면이 원형으로 된 상태

    The cross section of gasket is on the condition of round shape.

    일반기기

    HEAD GASKET PISTON RING General head gasket equipment piston ring.




    치수사양 (The Summary of Measurement)

     Double Jacketed Gasket (DJ Gasket) (Unit : mm)

     Standard Thickness

     3.0 or ⅛″

     R

     8min

     W

     7min

     ℓ

     2.0~3.0

     L

     2.5min

     a

     2.0min

     Metal Thickness (금속재 두께)

     0.3~0.5


     Double Jacketed Corrugated Gasket (파형 DJ Gasket) (Unit : mm)

     T (Gasket Thickness)

     3.0min

     W (Gasket Width)

     1.5min

     t (Corrugation Height)

     1.0±0.3

     P (Corrugation Pitch)

     6.4

     Metal Thickness

     0.3~0.5


     Tolerance (치수 허용범위)  (Unit : mm)

     Dimension (치수)

     Tolerance (허용오차)

     Up to 250mm ID, OD (내·외경)

     ±0.5

     251~500mm  ID, OD

     ±1.0

     501~1000mm ID, OD

     ±1.5

     1001mm~  ID, OD

     ±2.0

     Thickness (두께)

     ±0.2



    Double Jacketed Gasket (DJ Gasket)



    Double Jacketed Corrugated Gasket (파형 DJ Gasket)



    CODES of RIBS for DOUBLE JACKETED METAL GASKET

    열교환기용 GASKET의 각종 형상




    DOUBLE JACKETED METAL GASKET DIMENSIONS
    for JPI and ANSI FLANGES
    JPI, ANSI관 FLANGE용 DOUBLE JACKETED METAL GASKET 표준치수






    RING-JOINT METAL GASKET
    RING-JOINT METAL GASKET


    링조인트 Gasket은 고온 고압의 증기, 가스, 용제 등을 취급하는 프로세스 라인의 일반 배관기기를 시초로 Tower, 고압용기, 밸브의 본네트 등의 진공에서 700kgf/cm²의 광범위한 범위에서 사용되고 있으며 석유정제공업, 석유화학공업, 무기화학공업 및 화력발전소에 없어서는 안될 Gasket이며, 국제적 호환성이 있는 대표적인 Gasket입니다. 대표적인 형상으로는 타원형과 팔각형이 있으며, 특정작업 조건에서 Gasket을 선택할 수 있도록 다양한 형태를 제작, 공급하고 있습니다.

    Ring-joint metal gasket has used from beginning general piping equipment of process live which handles steam, gas, solvent etc. of high temperature and high pressure to wide range of 700kgf/cm²in vacuum which competed tower, high pressure tool, bonnet of valve etc.. It is essential purpose for thermoelectrical industry, petrorefiltening industry and is a representative gasket which has international mutuality. There are oval and ring joint octagonal for representative mould, we supply/produce various type to select optimum gasket on the condition of special work.

    ● 재질(Material) : CARBON STEEL, SOFT IRON, SUS 304, SUS 316 등(etc.)




    GKSS 제품 번호 보기 표시 (The Case Sign of GKSS Product No.)






    RING-JOINT METAL GASKET for JPI, ANSI, API and MSS FLANGES

    RING-JOINT METAL GASKET





    RING-JOINT METAL GASKET
    RING-JOINT METAL GASKET




    RING-JOINT METAL GASKET의 종류

    GKSS-No.

    단면 (Cross Section)

    명칭 (Name)

    설명 (Description)

    GKSS#6150-O


     타원형 Ring Joint Oval Type

    원래의 Joint 설계타입으로, 굴곡진 표면으로 플랜지 표면과 접촉하여 뛰어난 씰성을 유지하게 합니다. Octagonal형에 비해 정밀한 치수가공 및 표면처리가 어렵고 제작비용이 더 듭니다. 규격은 ANSI B16.20, API 6A, JIS F 7102 510SR, JPI-7S-23-63에 따릅니다.


    This type is the original joint design. Contacts flange face at the curved surface and provides a high reliability seal. But due to its shape, it is harder to achieve accuracy of dimensions and surface finish in oval type than in octagonal one and also more expensive to make. Reuse is not possible. Complies with ANSI B16.20, API 6A, JIS F 7102 510SR, JPI-7S-23-63.

     GKSS#6150-S


     팔각형

    Ring Joint Octagonal Type

    직선표면이기 때문에 Oval 타입에 비해 표면가공이 쉽고 치수가공이 정밀 합니다. 하지만 Gasket이 불완전한 플랜지면과 접촉시 보다 큰 조임하중이 요구됩니다. 재사용이 가능합니다.


    More economical to make and more accurate in dimensions and surface finish than oval type because it consists of straight surfaces only. But more torque load is required to flow the gasket material into imperfections on the flange facings. Reuse is possible. Complies with the same standards as above.

     GKSS#6150-X


     B형

    Ring Joint B Type

    5,000~15,000pci와 같은 고압의 특수용도로 홈플랜지에 사용되며, API6A에 의해 설계됩니다.


    Designed to API 6A for use with grooved flanges on special applications involving high pressures from 5,000 to 15,000psi.

     GKSS#6150-B


     브릿지맨형

    Bridgeman Type

    자동씰 Gasket. 밸브용으로 사용될 때는“Seal Ring”이라고 부르기도 합니다. 밸브 본네트, 압력용기, 열교환기에 사용합니다.


    Auto seal type gasket. It is called a seal ring when this gasket is used for valve. Used for valve bonnet, pressure vessel, heat exchanger.

     GKSS#6150-D


     델타형 Delta Type

    자동씰 Gasket. 효과적인 씰성을 위하여 표면에 은도금 처리를 합니다. 압 력용기에 사용합니다.


    Auto seal type gasket. For effective sealability, silver is plated on surface. Used for pressure vessel.

     GKSS#6150-L


     렌즈형

    Lens Ring Type

    DIN 2696에 따라 설계됩니다. 플랜지면의 접촉면이 구형이므로 볼트하중이 비교적 적습니다.


    Designed to DIN 2696. Bolt load will be comparatively small. because its contact surface with flange face is spherical.

     GKSS#6150-W


     더블콘형

    Double Cone

    Type

    자동씰 Gasket. 보다 효과적인 씰성을 위하여 1.5~2.0mm의 알루미늄 시트가 함께 사용됩니다. 압력용기에 사용합니다.


    Auto seal type gasket. For effective sealability, aluminum sheets of 1.5~2.0mm are used together. Used for pressure vessel.






    METAL O-RING
    METAL O-RING

    METAL O-RING
    METAL O-RING은 내열, 내식성이 우수한 스텐레스 파이프를 소정의 형태를 성형하여, 양면을 맞추어 용접한 후 표면을 연마하고, 필요에 따라 표면을 각종 재료로 처리한 가스켓입니다.

    저채부하중으로 복잡한 표면상태에서도 사용할 수 있어서 고온, 고압, 고진공으로 우수한 성능을 발휘하는 가스켓입니다.


    특징 (Characteristic)
    ⃞ 사용온도의 범위가 넓습니다. 주재료가 스텐레스강이므로 극저온에서 700℃의 고온까지 사용 가능합니다.
    ⃞ 사용압력의 범위가 넓습니다. 2000kgf/cm²를 초과하는 초고압과 초진공에서도 사용 가능합니다.
    ⃞ 채부력이 다른 금속 가스켓에 비교하여 매우 적고 또 스페이스가 적어도 가능하므로 콤팩트한 설계를 할 수 있습니다.
    ⃞ 내약품성이 좋습니다.
    ⃞ 파형 이외의 특수형상도 제작이 가능합니다.


    주용도 (Use)
    진공장치, Cryostats, 액화가스용 압력용기, 고온하의 엔진부, 고압의 압출기를 위시하여 원자력용 기기, 우주개발이나 해양개발의 관련기기 등의 고정용 가스켓에 사용됩니다.


    ◀ 링의 내측 또는 외측의 수개소에 작은 구멍을 낸 형으로,

        고압시 왼쪽 그림과 같이 링 내의 압력과 유체압력이 균등하고,
        또한 압력의 상승에 따라 자봉성을 생기게 하는 가스켓입니다.
         기본형보다는 고압에 적합하고 통상 70kgf/cm²이상인 경우에 사용합니다.






    구성재료

    구분

    재질

    추천최고온도

     관재

     SUS 304

     430℃

     SUS 304

     430℃

     표면처리재

     DIAFLON

     260℃

     은

     관재와 동일온도



    관재료 규격

     호칭

    관외경

    관두께

     호칭

     관경(mm)

     호칭

     관경(mm)

     Aa

     A

    1.6

     a

     0.25

     Ab

     A

     1.6

     b

     0.5

     Ba

     B

     2.4

     a

     0.25

     Bb

     B

     2.4

     b

     0.5

     Cb

     C

     3.2

     b

     0.5



    표면처리와 플랜지 표면조도

                                                  표면처리

    유체

     무

     DIAFLON COATING

     은도금

     진공·가스

     -

     3.2S

     1.6S

     수증기

     1.6S

     3.2S

     3.2S

     중점도유기

     1.6S

     6.3S

     3.2S

     고점도유

     3.2S

     6.3S

     6.3S

    ※ 표면처리의 두께는 25~38㎛ 입니다. DIAFLON의 경우는 40~50㎛ 입니다.


    플랜지의 채부하중


    METAL O-RING의 단위채부하중

     관재료의 호칭

    관외경×관두께

    (mm)   (mm)

     단위채부하중

    (kg/mm)

     Aa

     1.6×0.25

     13

     Ab

     1.6×0.5

     42

     Ba

     2.4×0.25

     6

     Bb

     2.4×0.5

     32

     Cb

     3.2×0.5

     18





    플랜지구 규격

     관경

    평균외경

    øD
    내압용
    ød
    외압용
    깊이
    (C)
    최소
    (G)
    최대
    (R)

     1.6

     13~60

    Do +0.26 +0.1

    (D0-3.2)+0 -0.13

    1.15±0.05

    1.9

    0.3

     65~125

    Do +0.4 +0.2

    (Do-3.2)+0 -0.2







     2.4

     50~60

    Do +0.26 +0.1

    (Do-4.8)+0 -0.13

    1.95±0.05

    2.8

    0.5

     60~200

    Do +0.4 +0.2

    (Do-4.8)+0 -0.2






     3.2

     130~250

    Do +0.4 +0.2

    (Do-6.4)+0 -0.2

    2.7±0.05

    3.7

    0.8

     260~1000

    Do +0.6 +0.3

    (Do-6.4)+0 -0.33








    ※ 주

    1) Do는 금속중공 O-링의 호칭 외경입니다.

    2) 내압용은 øD를, 외압용은 ød를 기준하여 설계바랍니다.

    3) 도금이나 코팅은품은 øD나 C에 0.05mm “+”, ød에는 0.05mm “-”해 주십시오.
